磁开关技术参数及规格

　　磁开关又称为磁控开关、磁性开关，一般与磁翻板液位计以及干簧管远传变送器配套使用，是一种利用磁场信号来控制的线路开关器件。当SW-11磁开关与Flap-11系列磁翻板液位计配套使用时，磁翻板液位计中浮筒里的浮子随液位的变化上下移动，若浮子中的磁钢接近磁开关，则会改变其干簧管的开关情况，再通过内部磁铁锁定干簧管吸合或释放的状态，从而输出报警信号。

　　市面上常见的磁开关有单触点磁开关和双触点磁开关两种。磁开关按输出类型又可分为单刀单掷（SPST）和双刀双掷（DPDT），按用途分为高报（防溢出）和低报（防空转）。

　　磁开关的具体安装示意图如下所示：

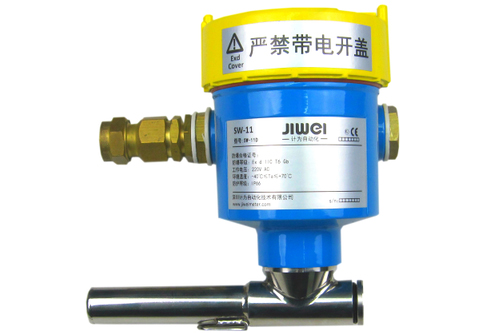

　　SW-11磁开关的技术参数如下：

　　输出形式：开关量（带记忆功能）

　　触点容量：220VAC,1.0/2.0A；24VDC,1.5/2.5A

　　工作温度：-50℃～150℃

　　环境温度：-40～70゜C

　　防爆等级：隔爆型Ex d IIC T6，本安型Ex ia IIC T6

　　电气接口：1/2″NPT或M20x1.5

　　Flap-11系列磁翻板液位计配套的计为SW-11磁开关，能够用于腐蚀性和爆炸性环境等各种复杂工况。这是由于其核心部件均引用国外知名厂家的大功率干簧管，配合全铝合金表头设计，有效保护仪表稳定、高效地运作于腐蚀性环境当中，且SW-11磁开关已通过国家级双重防爆认证（隔爆等级Ex d IIC T6，本安等级Ex ia IIC T6），在我国同类产品中均属最高防爆级别。

　　SW-11磁开关的规格尺寸如下图所示：
