物位测量仪表安装过程连接设计建议


  物位仪表的过程连接是指仪表与罐体或者管道相连接的部分。螺纹连接、法兰和卡箍等过程连接是工业过程自动化物位仪表中较为常见的连接方式。这些过程连接将过程仪表和容器以密封无泄漏的方式连接起来,从而保证生产和存储运输的安全顺利进行。

  而要达到过程仪表和容器连接部位密封无泄漏的目的,就要求仪表的连接尺寸必须和容器的连接尺寸一致或者说相配套。

  但设备厂家设计的过程连接安装规格和尺寸通常较为灵活,如果罐体的结构小,需要仪表的整体尺寸小,过程连接的尺寸选择相对也会较小,其就会设计一个较小尺寸的过程连接。过程连接安装规格和尺寸的设计上并没有一个通用的标准,往往以成本为根据,即在满足工况测量的需求下尽量选择成本低的过程连接。设备厂家需要了解不同仪表常见的过程连接规格和尺寸,以免因过程连接规格和尺寸选择不当,给甲方后期检修和仪表的更换带来麻烦。

  为了让大家更清楚地了解在设备设计之初不科学选择过程连接规格和尺寸对后期应用会带来什么不利影响,我们以射频导纳料位开关和振棒料位开关的螺纹连接尺寸为例进一步说明。

  在火力发电输灰系统中,射频导纳料位开关早期常应用于灰斗的料位测量。但由于其刚度相对差、物料对其冲击后容易导致特氟龙与不锈钢产生间隙,易造成灰料渗入而严重影响其测量可靠性。同时,射频导纳料位开关易受介电常数变化的影响,也会导致测量不可靠,需要经常维护或者定期更换。正是由于其存在上述缺点,如今射频导纳料位开关在输灰系统中逐渐被计为内外嵌套双管振棒料位开关所替代。

  射频导纳料位开关的螺纹尺寸多为3/4”、1”和1.5”等,而振棒料位开关最小的过程连接为1”,若设计之初为节约成本选用的射频导纳料位开关的3/4”螺纹做为开孔尺寸,会因过程连接不匹配导致如今无法更换安装振棒料位开关。要使振棒料位开关正常安装,就需要花费更多的人力物力对原有过程连接规格和尺寸进行改造,给用户带来不小的麻烦,更何况罐体或料仓往往还有有保温层隔热层等额外因素不允许扩孔的情况。因此设计时适当放宽(增大)选用过程连接规格和尺寸,比如一开始就选用1”或1.5”螺纹连接,后面再更换成振棒料位开关就会非常容易。

物位测量仪表安装过程连接设计建议
振棒料位开关与射频导纳料位开关

  此外,音叉液位开关和音叉料位开关由于采用不同的结构设计,螺纹过程连接最小尺寸也不一样,专用于料位的音叉料位开关的最小尺寸为1.5”,而市面上固液通测可靠性低的音叉开关最小尺寸为1”,如果设计时依据成本低而选用固液通测可靠性低的音叉开关1”规格的螺纹过程连接,在需要更换更高可靠性的专用于料位的音叉料位开关时,就会非常麻烦,使客户额外增加改造成本。如果设计之初就选用1.5”规格尺寸的螺纹过程连接,这种额外改造成本支出就可以避免。

物位测量仪表安装过程连接设计建议

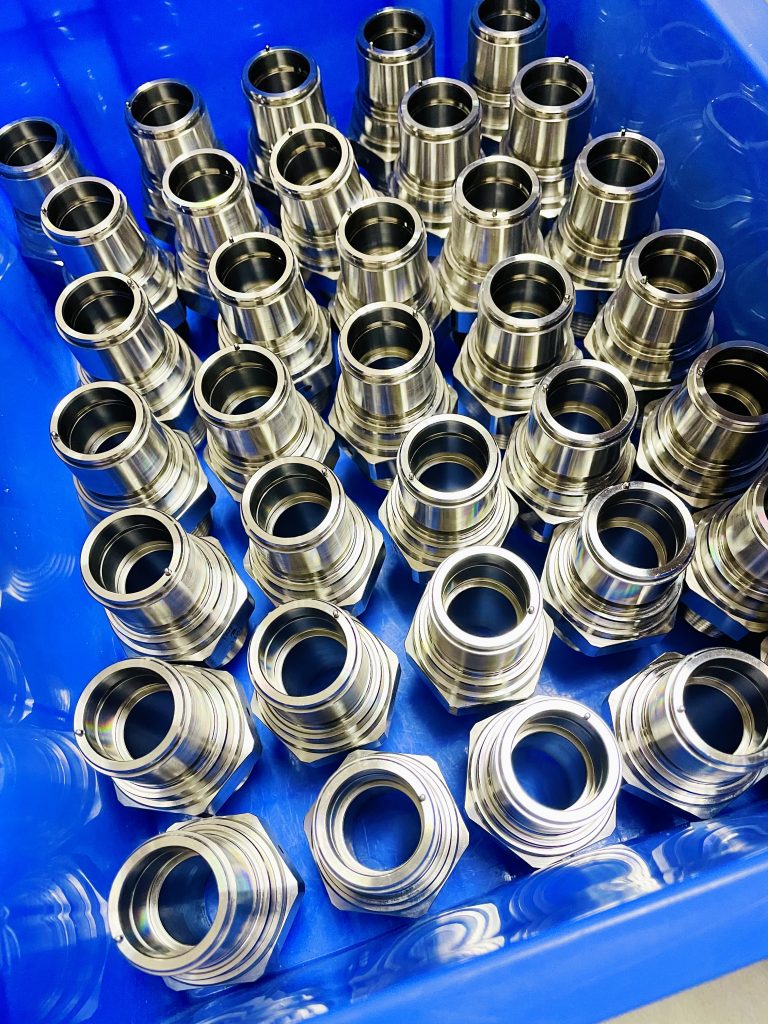

计为物位开关的螺纹过程链接

  可见,过程连接规格和尺寸的选择面虽广,但在选择时首先要从便利用户,为用户着想的角度出发,而不能一味以低成本为考量,更不应该为了限制竞争对手故意设计一个不常用规格或尺寸甚至非标尺寸。基于此,计为销售工程师在为客户选用过程连接的尺寸时,如果设备尚未开好孔,我们会以互换性好作为选用的第一原则。比如计为的Ring-11和Ring-21这两款音叉液位开关,虽然都是测量液位做开关量报警,但是在具体应用上是有区别的,比如Ring-11的反应更为灵敏、叉体的结构也更具备抗挂料性能,多用于狭小空间和对反应速度要求高的场合。Ring-11的最小的螺纹过程连接尺寸是3/4”, Ring21系列的是1/2”,为用户后期更换考虑,我们会尽可能的向客户推荐使用3/4”或者更大尺寸的过程连接。
